1700C 고 진공 3 구역 파이프 오븐 CVD 파이프 오븐 물 냉각 플랜지

3 영역 튜브 오븐의 제품 개요

PTC D100/1500/17/3는 CE 인증을 받은 OD100mm 대형 3존 튜브 오븐으로 진공 밀폐 플랜지와 물 냉각 장치가 있습니다.각 난방 구역은 길이가 20 "이며 독립적으로 세 정밀 30 세그먼트 디지털 온도 컨트롤러에 의해 제어난방 구역은 1700°C까지 강력한 1800 MoSi2 원소들에 의해 가열됩니다. 튜브 오븐은 세 구역 온도를 조절함으로써 다양한 열 경사를 생성 할 수 있습니다.그것은 열 경사 하에서 기능성 재료를 준비 하는 훌륭한 오븐입니다CVD에 의한 나노 또는 필름 성장에도 사용될 수 있습니다.

주요 특징

• Tmax 1700 °C
• 3개의 독립적인 난방 구역, 전체 길이 1500mm
• 이중 강철 구조, 미니 열 손실을 보호하기 위해 분리되지 않은 오븐 챔버
• 하나의 사이클에서 여러 대기의 과정이 가능합니다.
• 최대 진공 수준은 분자 펌프로 작동 10E-3 torr를 달성
• 강력한 MoSi2 난방 요소를 가진 섬유 단열 챔버 일정한 온도를 보장 일정한 온도를 보장
• 시마덴 PID 온도 조절기 프로그램 가능한 30 세그먼트
• SS304 진공 밀폐 플랜지, 밸브와 압도계 포함
• 이중 플랜지 지원은 더 나은 밀착 및 더 긴 파이프 수명을 제공합니다
• 장수형 B형 열쌍
• CE 인증, 표준

1700시리즈 3존 CVD 파이프 오븐의 램프, 주거, 냉각 곡선

안전 조치

• 내장 암페미터와 듀얼 볼트미터는 모니터링과 문제 해결을 쉽게 합니다.
• 과열 보호 튜브 오븐을 닫는 경우 온도가 허용 범위 밖에서 (감독의 설명서를 참조) 또는 열 쌍이 깨지거나 오작동 경우
• 전력 고장 보호는 전력이 재설정되면 고장 지점 바로 후 오븐 작동을 재개합니다
• 마이크로프로세서 기반의 자율 조정 PID 제어 최소 과잉으로 최적의 열 프로세스를 제공합니다

제품 갤러리

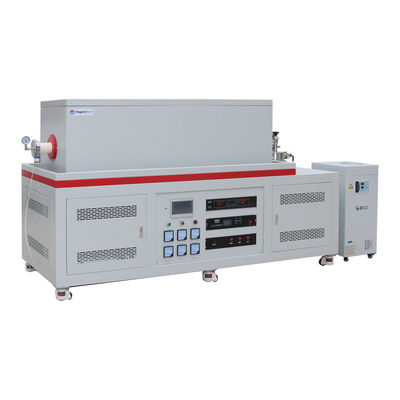

전면 뷰3 구역 CVD 파이프 오븐1700도

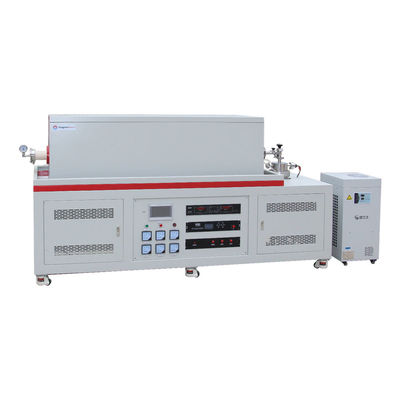

옆면1700C3 영역 CVD 파이프 오븐물 냉각 장치

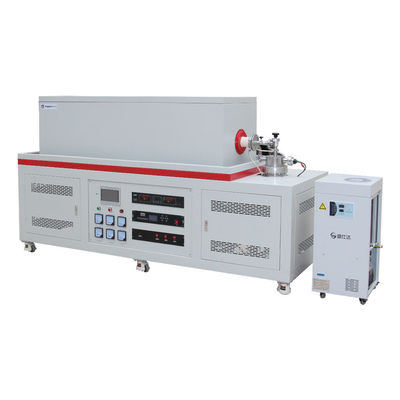

세부 사항에 대해1700C3 영역 CVD 파이프 오븐물 냉각 플랜지 및 분자 펌프 단위

기술 사양

신청서

• 필요한 안전 통제 및 감독없이 오븐 튜브에 수소 또는 메탄과 같은 폭발성 가스를 채우지 마십시오.
• 알루미나 튜브와 1700C 튜브 오븐은 진공 및 낮은 압력 아래 사용 하기 위해 설계 됩니다; 0.2 바 / 3 psi / 0.02 MPa
• 세라믹 튜브의 균열 속도를 최소화하기 위해, 위치를 변경하십시오 (튜브에 네 점을 표시)
• 소형 균열이 연장 사용으로 불투명 세라믹의 표면에 나타날 수 있습니다. 이것은 정상적인 현상이며 균열은 알루미나 코팅으로 복구 될 수 있습니다.

크기 비교
