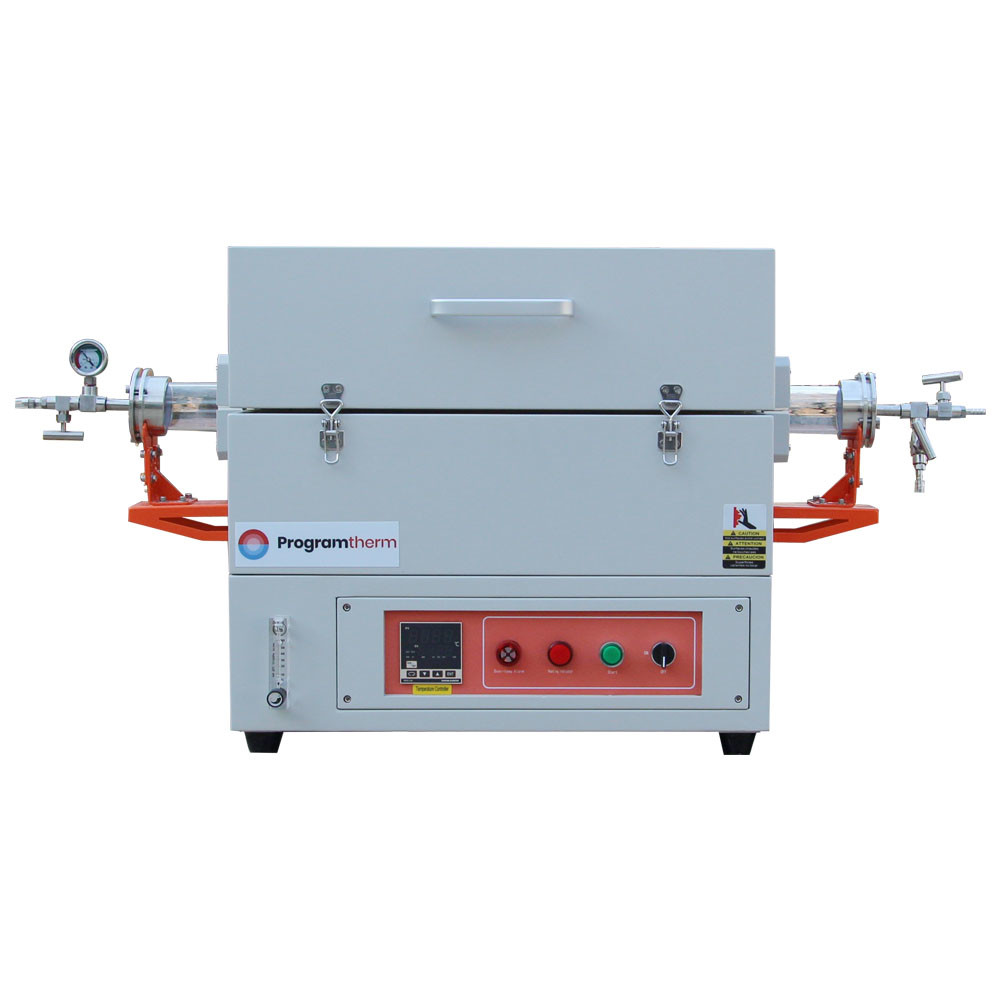

1200C 실험실 튜브 오븐 진공 플랜지와 60mm 쿼츠 튜브

제품 개요

PT D60/400/12는 1200°C까지의 HRE 가열 전선을 가진 단일 구역 분화 대기 제어 실험용 튜브형 오븐입니다. OD60mm 쿼츠 유리 튜브를 장착합니다.304SS 바늘 밸브와 가이저가 있는 빠르게 열리는 밀폐 플랜지단일 구역 실험실 튜브형 오븐은 고정밀 디지털 컨트롤러, 마이크로프로세서 기반 자율 조정 PID 컨트롤러에 의해 제어됩니다.+/-1°C의 정확도와 초과 없이우리의 실험실 튜브 오븐은 특별히 단일 채널 가스 공급 장치를 갖추고 있습니다. 그것은 아르곤, 질소, 헬륨, 합성 공기,산소와 소량의 희석 질소 또는 질소 내의 H2.

주요 특징

• Tmax 1200°C
• 단일 난방 구역, 대기 조절 실험관형 오븐
• 모든 쪽에 내장 된 난방 선과 함께 섬유 단열 방은 균일한 온도를 보장합니다.
• 고순도 투명한 쿼츠 유리 튜브, 반성
• 304SS 진공 밀폐형 빠른 개방 플랜지, 바늘 밸브와 압력 측정기
• 개별적인 가스 공급 장치 세트를 장착하고, 사용 가능한 가스: Ar2 N2, H2 등
• 신속하고 쉬운 튜브 접근을 위해 분할 오븐 챔버
• 지능형 PID 온도 조절기, 32개 세그먼트 프로그램
• 최대 진공 수준은 분자 펌프로 작동 10E-7 토를 달성
• 긴 수명형 N 열쌍
• CE 인증

안전 조치

• 내장 암페미터와 듀얼 볼트미터는 모니터링과 문제 해결을 쉽게 합니다.
• 과열 보호 장치는 온도가 허용 범위를 벗어나면 (제어기 설명서 참조) 또는 열 쌍이 고장 나 고장 났을 때 오븐을 종료합니다.
• 전력 고장 보호는 전원이 재설정되면 고장 지점 바로 후 오븐 작동을 재개합니다.
• 마이크로프로세서 기반의 자율 조정 PID 제어 최소 과잉으로 최적의 열 프로세스를 제공합니다

제품 세부 정보

1200°C 단일 구역 가스 공급 장치가 있는 실험실 파이프형 오븐

• 1200°C 대기 조절 단일 구역 실험용 튜버 오븐은 주로 5개의 부분으로 구성됩니다. 오븐 몸체, 오븐 튜브, 플랜지 밀폐 액세서리,가스 공급 시스템 및 온도 제어 시스템오븐의 외부 철강 껍질은 비닐화 및 인산화, 표면에 환경 가루 코팅, 염화 및 산화 저항, 내장 냉각 팬으로 처리됩니다.표면 온도 Rt+45°C
• 우아한 외관, ISO, CE 준수

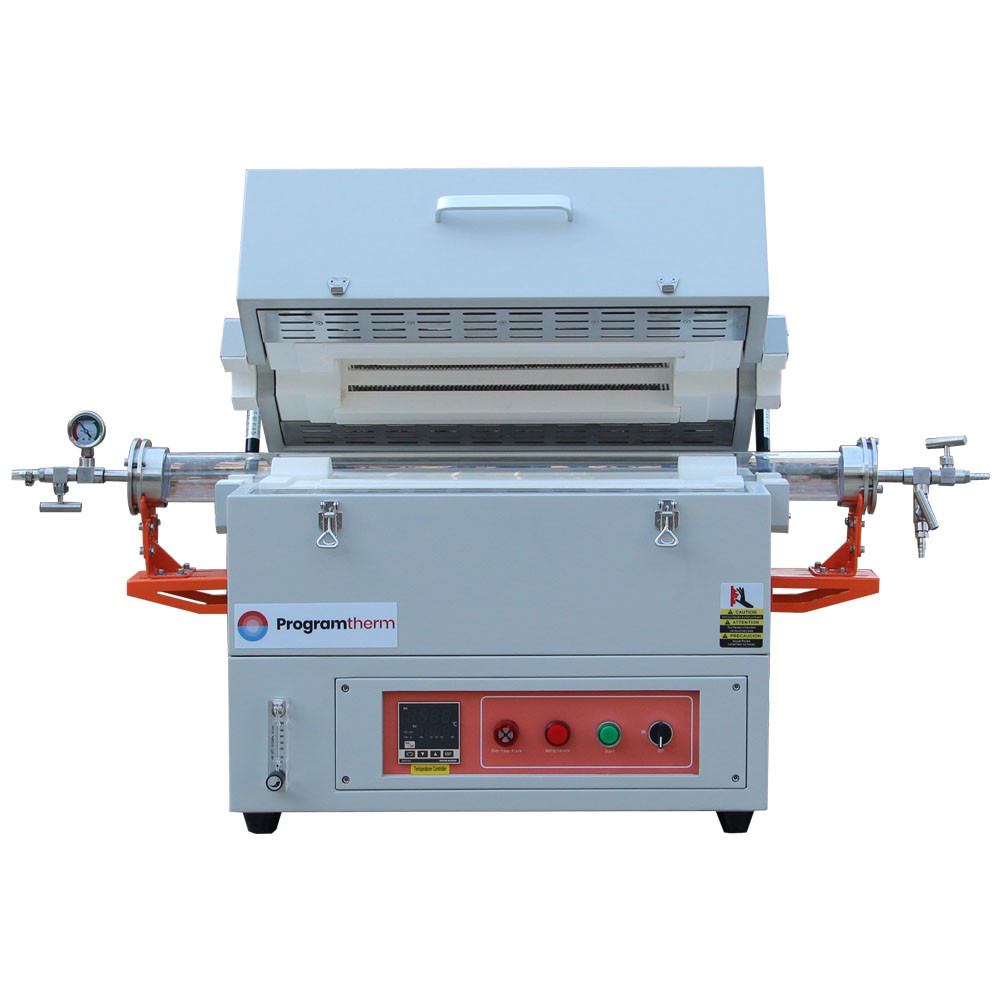

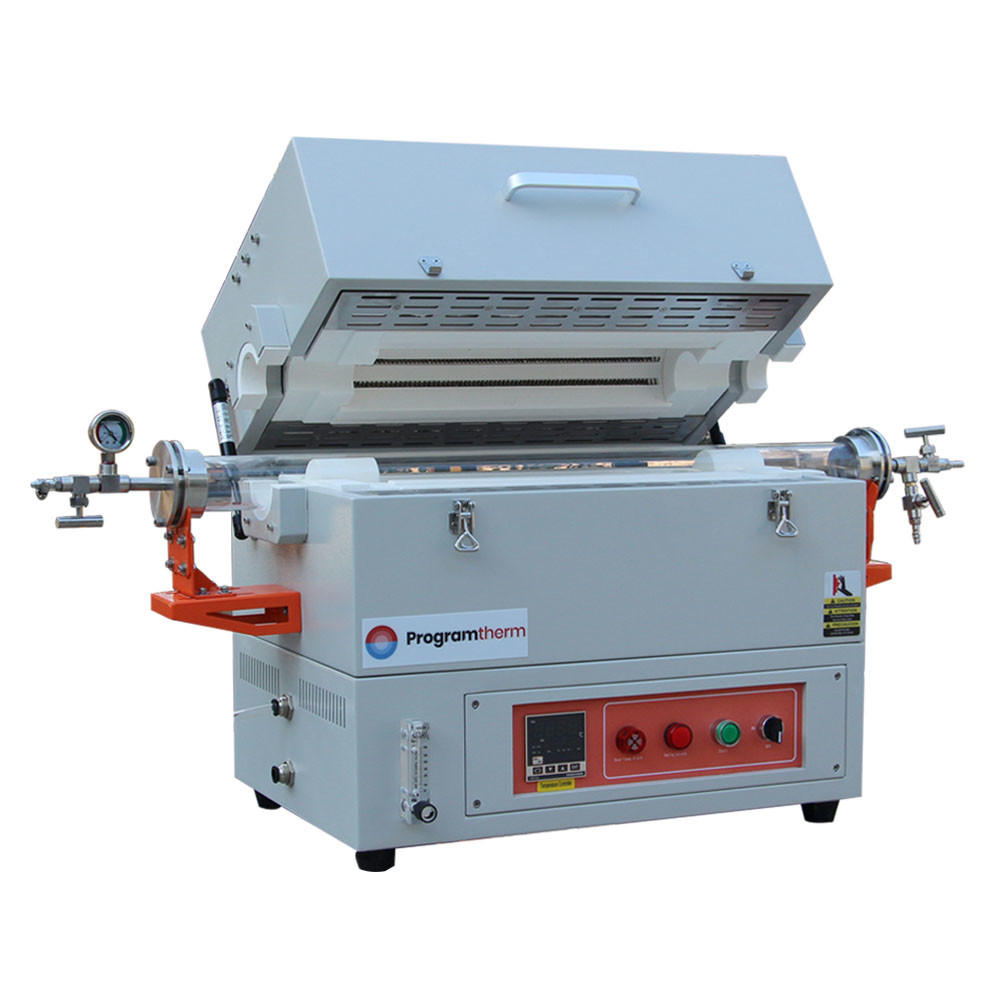

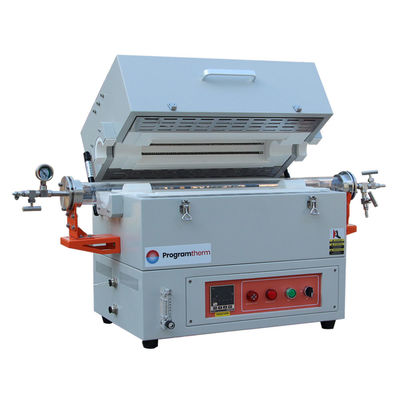

1200°C 단일 구역 실험실 튜브형 오븐 챔버

• 튜브형 오븐은 두 개의 반구형 세라믹 섬유 물질로 만들어졌으며 진공 필터링을 통해 한 조각으로 단단히 결합됩니다. 1200 ° C까지 온도를 가진 HRE 합금 저항 유선이 내장되어 있습니다.주변 컨벡션 난방, 균일 온도 필드
• 난방 구역 길이는 400mm이며 40-80mm 쿼츠 튜브에 적응 할 수 있습니다. 처리 튜브는 1200 ° C의 온도 저항을 가진 고 순수 투명한 쿼츠 튜브로 만들어집니다.오븐 튜브 내부의 난방 구역의 중요한 부분은 세라믹 튜브 플러그를 갖추고 있습니다, 효과적으로 열을 탈출 방지하고 열 손실을 줄일 수 있습니다
• N형 열쌍은 챔버 중앙의 상단에 위치합니다.

빠른 열 플랜지, 오븐 파이프 지원, 1/4 "파고다 가스 노즐

• SS304 가속 로딩 및 로딩 용품용으로 빠르게 열 수 있는 플랜지 액세서리로 장착되어 있으며, 고온 저항성 플루오르 고무 밀폐 고리로 밀폐되어 있습니다.
• 공기 입구와 출구는 G1/4 인치 파고다 공기 노즐을 채택하고 있으며, 외부 지름 8mm의 PTFE 파이프에 연결 할 수 있습니다. 최대 진공은 10 * -7torr에 도달 할 수 있습니다.
• 오븐 튜브의 안전하고 안정적인 작동을 보장하기 위해 조정 가능한 플랜지 브래킷으로 장착

단일 채널 가스 공급 장치

• 1200C-1700C LA뚫어지는 욕조헐러 오븐은 모두 단일 채널 가스 공급 장치가 장착되어 있습니다.
• 이중 페룰 관절; 가스 플로트 흐름 미터, 흐름 속도는 조절 범위 60-600ml/min
• 사용 가능한 기체: N2, Ar, H2, CO 등

참고:감축 가스를 채우면, 차단 밸브, 일방 밸브, 배기가스 처리 시스템 등

1200°C 대기 조절 실험실 튜브형 오븐의 제어판

• 온도 컨트롤러, Ammeter, 볼트 미터, 패널에 기능 버튼과 통합 설계

• 지능형 PID 온도 조절기, 32개 세그먼트 프로그램, ±1°C 정확도

• 전원 끄기, 과온, 열쌍 끊기 및 번아웃 보호

• 온도 자동 조정 기능

• 485 통신 인터페이스 (선택)

상승, 주거 및 냉각 프로그램

• 프로그래밍 가능한 32개 세그먼트, 열 속도 1~20C/min 자유롭게 조절

• 좋은 열 절연, 자연 냉각, 부드럽게 냉각

• 7 "터치 화면 패널은 선택적입니다, 난방 프로그램은 적시에 표시 될 수 있습니다, 그리고 다운로드

기술 사양

신청서

• 쿼츠 튜브 압력은 0.02MPa보다 낮아야 합니다.
• 가스 소스는 압력 절감 밸브를 장착해야합니다.
• H2와 같은 환원 가스를 채우기 전에, 튜브에서 공기를 펌프해야합니다
• 튜브에 가스 입구에서 가스를 채울 때, 가스 출구 밸브가 열려 있는지 확인해야합니다

크기 비교
