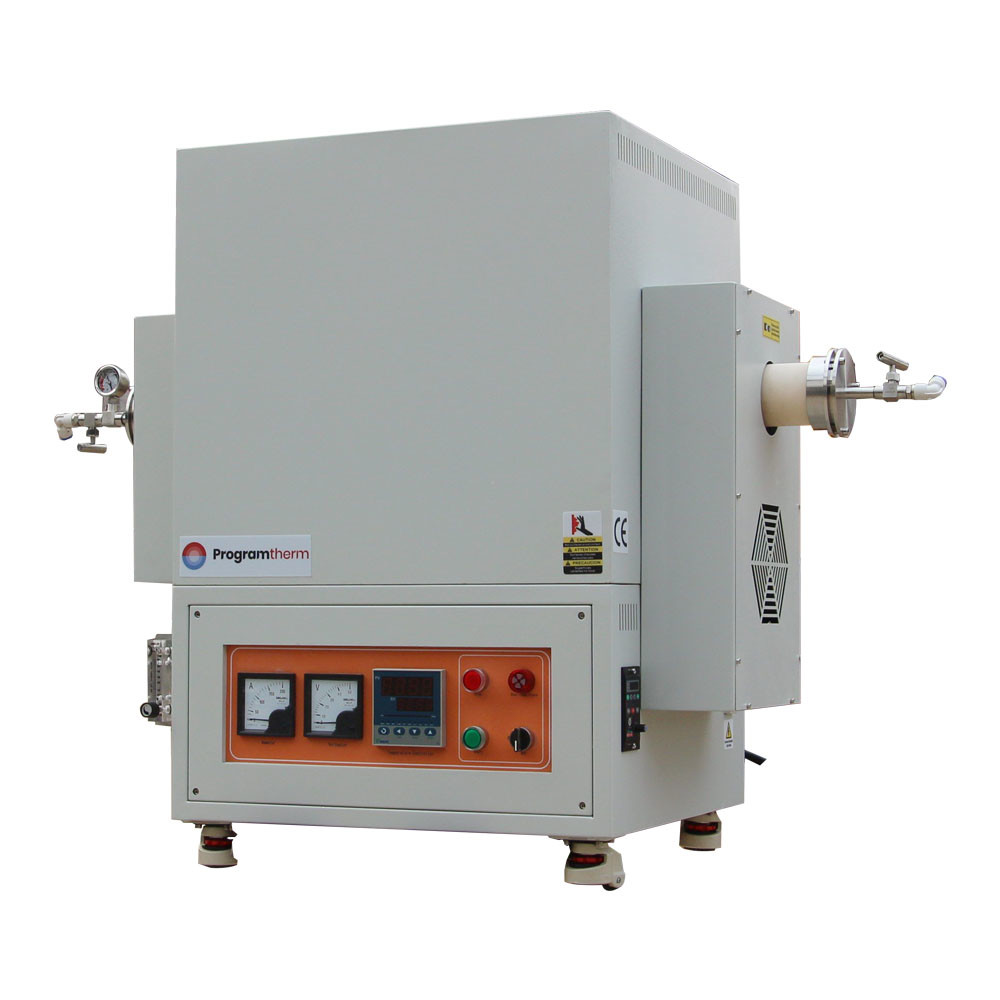

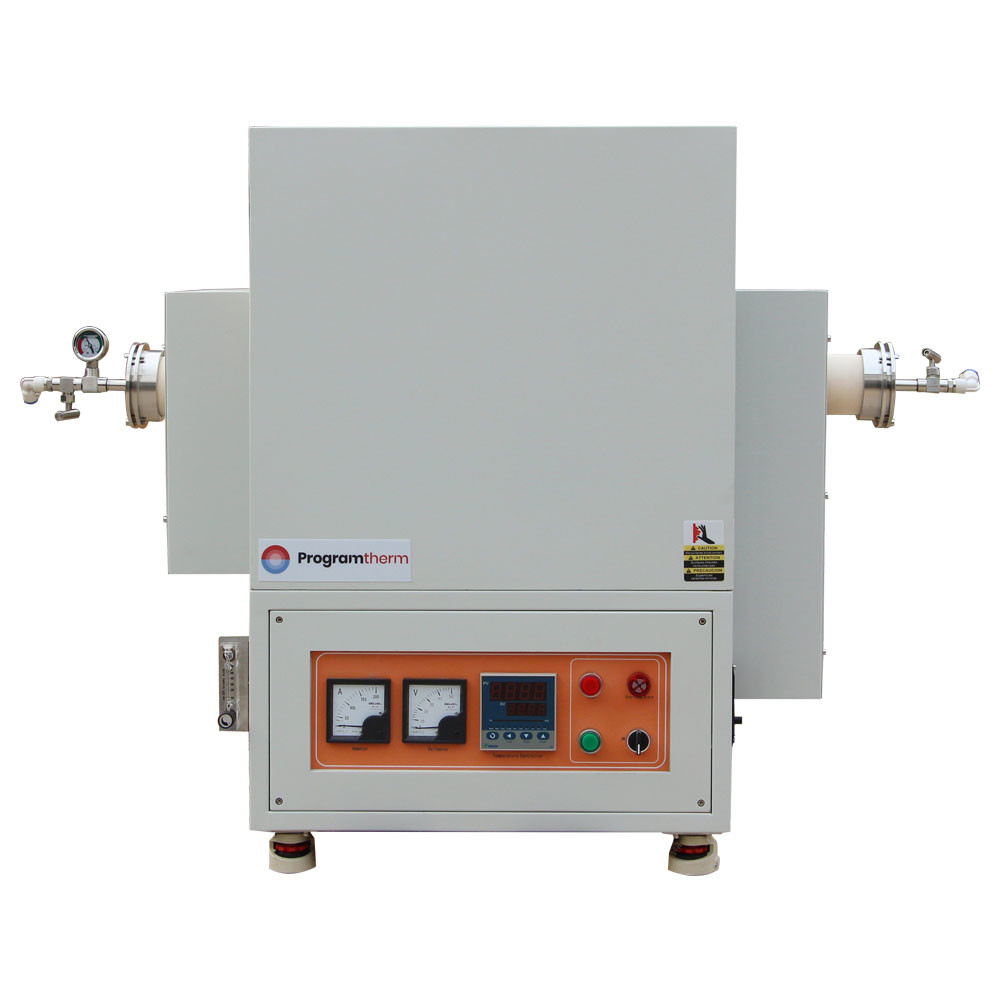

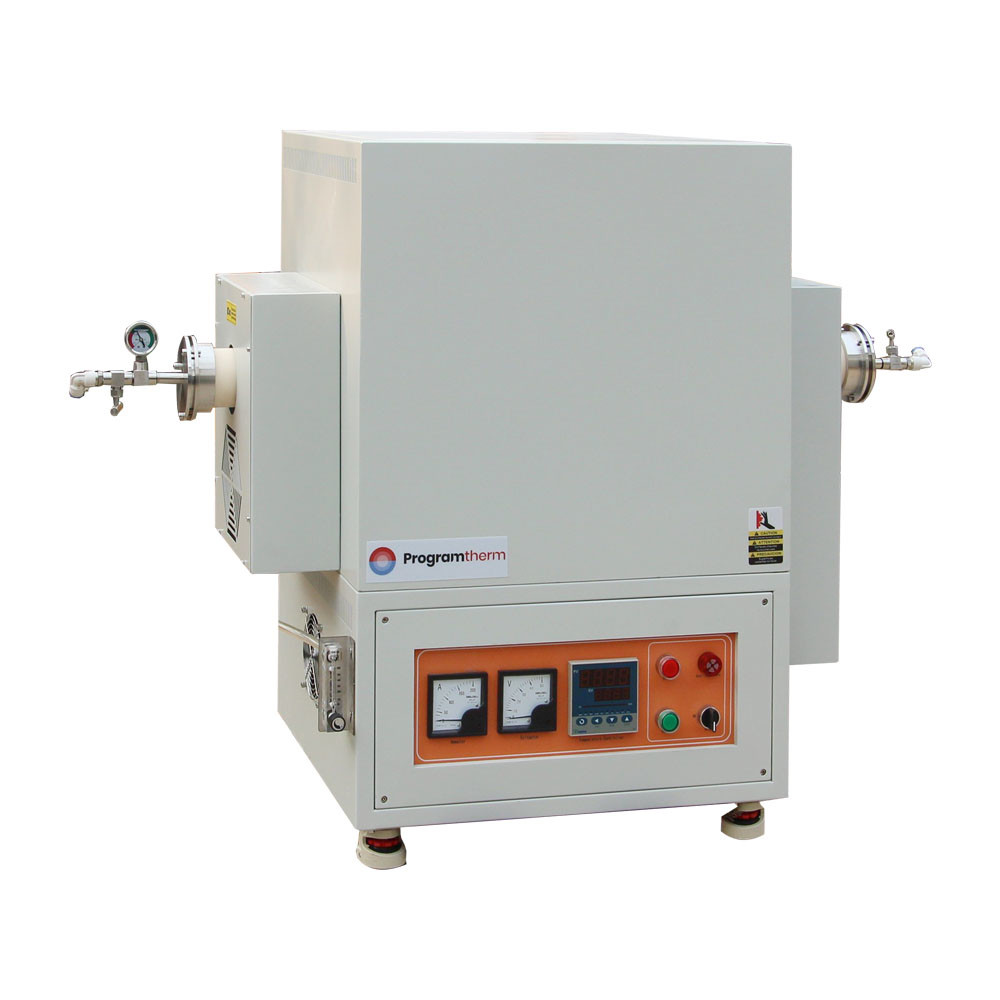

1700°C 알루미나 튜브와 진공 플랜지 OD80mm의 고온 튜브 오븐

제품 개요

PT D80/300/17.Tube Furnace는 MoSi2 막대기로 가열된 SS304 밀착 플랜지와 고 알루미나 세라믹 튜브를 갖추고 있으며, Tmax 1700 ° C (1500 ° C 높은 진공 수준에서).마이크로프로세서 기반의 자동 조정 PID는 초과없이 우수한 제어와 +/- 1 °C 정확도를 제공합니다.최대 진공 수준은 분자 진공 펌프로 10E-5 torr까지 도달 할 수 있습니다. 튜브형 오븐은 주로 진공 및 / 또는 대기 보호 시너링, 진공 필름 코팅,희토류 제조에 대한 CVD 실험 및 물리적 구성 요소 테스트, 전자 조명, 결정 굽기, 생물 세라믹, 전자 세라믹, 특수 합금, 자기 물질, 정밀 주름 및 금속 열 처리.1700C 세라믹 튜브 오븐은 실험실 일상 사용을위한 이상적인 도구입니다.

주요 특징

• Tmax 1700°C
• 단일 구역, 벤치 톱, 수평, 고온 튜브 오븐
• 이중 강철 구조, 최소 열 손실
• 가스 공급 장치의 개별 세트
• 최대 온도 안정성과 균일성을 위한 섬유 단열 챔버
• 강력한 MoSi2 난방 요소가 일정한 온도를 보장합니다.
• 디지털 PID 컨트롤러, 32개의 세그먼트를 프로그래밍할 수 있다.
• SS304 밀착 플랜지와 알루미나 튜브가 포함되어 있습니다.
• 이중 플랜지 지원은 더 나은 밀착 및 더 긴 파이프 수명을 제공합니다
• 열 손실을 방지하기 위한 비분열 오븐 챔버
• 장수형 B형 열쌍
• CE 인증, 표준

안전 조치

• 내장 암페미터와 듀얼 볼트미터는 모니터링과 문제 해결을 쉽게 합니다.
• 과열 보호 장치는 온도가 허용 범위를 벗어나면 (제어기 설명서 참조) 또는 열 쌍이 고장 나 고장 났을 때 오븐을 종료합니다.
• 전력 고장 보호는 전원이 재설정되면 고장 지점 바로 후 오븐 작동을 재개합니다.
• 마이크로프로세서 기반의 자율 조정 PID 제어 최소 과잉으로 최적의 열 프로세스를 제공합니다

제품 세부 정보

1700°C 고온 가스 공급 장치가 있는 튜브 오븐

• 1700C 고온 단일 구역 파이프 오븐은 주로 다섯 부분으로 구성됩니다: 오븐 몸, 오븐 튜브, 플랜지 밀폐 액세서리, 가스 공급 시스템 및 온도 제어 시스템
• 오븐의 외부 철 껍질은 오리 및 포스파팅, 환경 가루 코팅으로 처리되며, 부식 및 산화 저항, 내장 냉각 팬,표면 온도 Rt+45°C
• 우아한 외관, ISO, CE 준수

1700°C 고온 단일 구역 튜브 오븐 단열 챔버

• 높은 알루미나 세라믹 단열, CNC gravure, 방 벽을 단단하게 결합, U형 MoSi2 히터, 온도 1800C까지 저항
• 난방 길이는 300mm, 알루미늄 튜브 지름 40-80mm에 적합한. 높은 알루미늄 처리 튜브, 최대 1700 ° C의 온도 저항,오븐 튜브 내부의 난방 구역의 중요한 부분은 세라믹 튜브 플러그를 갖추고 있습니다, 이는 열이 빠져나가는 것을 효과적으로 방지하고 열 손실을 줄일 수 있습니다.
• B형 열쌍

빠른 열 플랜지, 오븐 파이프 지원, 1/4 "파고다 가스 노즐

• SS304 가속 로딩 및 로딩 용품용으로 빠르게 열 수 있는 플랜지 액세서리로 장착되어 있으며, 고온 저항성 플루오르 고무 밀폐 고리로 밀폐되어 있습니다.
• 공기 입구와 출구는 G1/4 인치 파고다 공기 노즐을 채택하고 있으며, 외부 지름 8mm의 PTFE 파이프에 연결 할 수 있습니다. 최대 진공은 10 * -7torr에 도달 할 수 있습니다.
• 오븐 튜브의 안전하고 안정적인 작동을 보장하기 위해 조정 가능한 플랜지 브래킷으로 장착

단일 채널 가스 공급 장치의 개별 세트

• 1200C-1700C LA뚫어지는 욕조헐러 오븐은 모두 단일 채널 가스 공급 장치가 장착되어 있습니다.
• 이중 페룰 관절; 가스 플로트 흐름 미터, 흐름 속도는 조절 범위 60-600ml/min
• 사용 가능한 기체: N2, Ar, H2, CO 등

참고:감축 가스를 채우면, 차단 밸브, 일방 밸브, 배기가스 처리 시스템 등

1700°C 고온 CVD 튜브 오븐 제어판

• 온도 컨트롤러, Ammeter, 볼트 미터, 패널에 기능 버튼과 통합 설계

• 지능형 PID 온도 조절기, 30개 세그먼트 프로그램, ±1°C의 정확도

• 전원 끄기, 과온, 열쌍 끊기 및 번아웃 보호

• 온도 자동 조정 기능

• 485 통신 인터페이스 (선택)

1700°C CVD HIGH TEMP TUBE FURN

• 프로그램 가능한 30개 세그먼트, 열속도 1~10C/min 자유롭게 조절

• 좋은 열 절연, 자연 냉각, 부드럽게 냉각

• 7 "터치 화면 패널은 선택적입니다, 난방 프로그램은 적시에 표시 될 수 있습니다, 그리고 다운로드

기술 사양

신청서

• 처리 튜브 압력은 0.02MPa보다 낮아야 합니다
• 가스 소스는 압력 절감 밸브를 장착해야합니다.
• H2와 같은 환원 가스를 채우기 전에, 튜브에서 공기를 펌프해야합니다
• 튜브에 가스 입구에서 가스를 채울 때, 가스 출구 밸브가 열려 있는지 확인해야합니다

크기 비교
