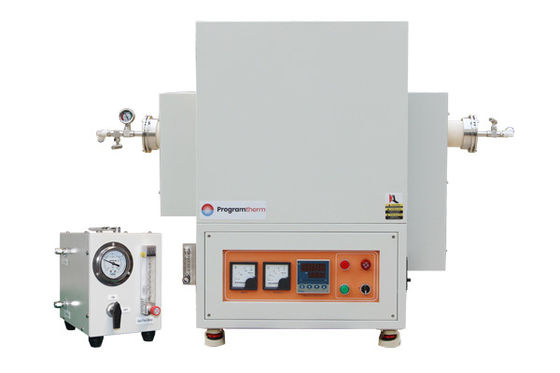

1700C 단일 구역 회전 튜브 오븐 플랜지 및 80mm 알루미나 튜브 - PTR D80/300/17

제품 개요

PTR D80/300/17은 1700°C 단 구역, 벤치 톱 로터리 튜브 오븐입니다. 회전 속도는 1~8rpm로 자유롭게 조절됩니다.내부의 분말 또는 곡물 표본이 대기 또는 진공 합금에서 완전하고 균일하게 반응하도록 허용합니다.이중층 탄소강 껍질 구조 1800# 고 알루미늄 세라믹 단열 99.5% 알루미나 튜브 1/4" 가스 파이프 어댑터와 함께 빠르게 열 수 있는 밀폐 플랜지+/-1C의 정확도로 프로그래밍 가능한 30 세그먼트 디지털 컨트롤러.

주요 특징

• Tmax 1700°C
• 단일 구역, 벤치 톱, 회전 튜브 오븐
• 이중 강철 구조, 최소 열 손실
• 단일 채널 가스 공급 시스템의 개별 집합
• 회전속도 1~8회 /분
• 최대 온도 안정성과 균일성을 위한 섬유 단열 챔버
• 강력한 MoSi2 난방 요소가 일정한 온도를 보장합니다.
• 디지털 PID 컨트롤러, 프로그래밍 가능한 30개 세그먼트
• 990.5% 알루미늄 함유량 처리 튜브와 1/4 "가스 파이프 어댑터와 SS304 밀폐 플랜지
• 이중 플랜지 지원은 더 나은 밀착 및 더 긴 파이프 수명을 제공합니다
• 장수형 B형 열쌍
• CE 인증, 표준

안전 조치

• 내장 암페미터와 듀얼 볼트미터는 모니터링과 문제 해결을 쉽게 합니다.
• 과열 보호 장치는 온도가 허용 범위를 벗어나면 (제어기 설명서 참조) 또는 열 쌍이 고장 나 고장 났을 때 오븐을 종료합니다.
• 전력 고장 보호는 전원이 재설정되면 고장 지점 바로 후 오븐 작동을 재개합니다.
• 마이크로프로세서 기반의 자율 조정 PID 제어 최소 과잉으로 최적의 열 프로세스를 제공합니다

제품 세부 정보

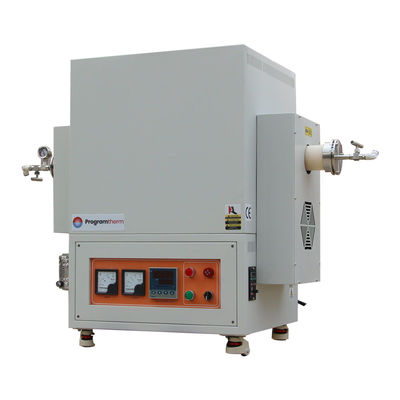

1700°C 단일 구역 로터리 튜브 오븐 플랜지와 알루미나 튜브

• 1700 °C 단일 구역 회전 튜브 오븐은 주로 다섯 부분으로 구성됩니다: 오븐 몸, 오븐 튜브, 플랜지 밀폐 액세서리, 가스 공급 시스템 및 온도 제어 시스템
• 오븐의 외부 철 껍질은 오리 및 포스파팅, 환경 가루 코팅으로 처리되며, 부식 및 산화 저항, 내장 냉각 팬,표면 온도 Rt+45°C
• 우아한 외관, ISO, CE 준수

1700°C 단일 구역 고온 회전 파이프 오븐 챔버

• 높은 알루미나 세라믹 단열, CNC gravure, 방 벽을 단단하게 결합, U형 MoSi2 히터, 온도 1800C까지 저항
• 난방 길이는 300mm, 알루미늄 튜브 지름 40-80mm에 적합한. 높은 알루미늄 처리 튜브, 최대 1700 ° C의 온도 저항,오븐 튜브 내부의 난방 구역의 중요한 부분은 세라믹 튜브 플러그를 갖추고 있습니다, 효과적으로 열을 탈출 방지하고 열 손실을 줄일 수 있습니다
• B형 열쌍

참고:방 구조는 참조를 위해만, 실제 디자인을 표준으로 받아

회전 관절, 1/4 "파고다 가스 노즐과 함께 빠른 개방 플랜지

• SS304 가속 로딩 및 로딩 용품용으로 빠르게 열 수 있는 플랜지 액세서리로 장착되어 있으며, 고온 저항성 플루오르 고무 밀폐 고리로 밀폐되어 있습니다.
• 공기 입구와 출구는 G1/4 인치 파고다 공기 노즐을 채택하고 있으며, 외부 지름 8mm의 PTFE 파이프에 연결 할 수 있습니다. 최대 진공은 10 * -7torr에 도달 할 수 있습니다.
• 오븐 튜브의 안전하고 안정적인 작동을 보장하기 위해 조정 가능한 플랜지 브래킷으로 장착

단일 채널 가스 공급 장치의 개별 세트

• 1200C-1700C 실험실 튜브 오븐은 모두 단일 채널 가스 공급 장치가 장착되어 있습니다
• 이중 페룰 관절; 가스 플로트 흐름 미터, 흐름 속도는 조절 범위 60-600ml/min
• 사용 가능한 기체: N2, Ar, H2, CO 등

참고:감소 가스를 채우면 차단 밸브, 일방 밸브, 배기가스 처리 시스템 등이 구성되어야 합니다.

1700°C 단일 구역 고온 회전 튜브 오븐에 대한 제어판

• 온도 컨트롤러, Ammeter, 볼트 미터, 패널에 기능 버튼과 통합 설계
• 지능형 PID 온도 조절기, 30개 세그먼트 프로그램, ±1°C의 정확도
• 전원 끄기, 과온, 열쌍 끊기 및 번아웃 보호
• 온도 자동 조정 기능
• 485 통신 인터페이스 (선택)

1700°C 단일 영역 로터리 튜브 오븐에 대한 난방 프로그램

• 프로그램 가능한 30개 세그먼트, 열속도 1~10C/min 자유롭게 조절
• 좋은 열 절연, 자연 냉각, 부드럽게 냉각
• 7 "터치 화면 패널은 선택적입니다, 난방 프로그램은 적시에 표시 될 수 있습니다, 그리고 다운로드

기술 사양

신청서

• 처리 튜브 압력은 0.02MPa보다 낮아야 합니다
• 가스 소스는 압력 절감 밸브를 장착해야합니다.
• H2와 같은 환원 가스를 채우기 전에, 튜브에서 공기를 펌프해야합니다

크기 비교
