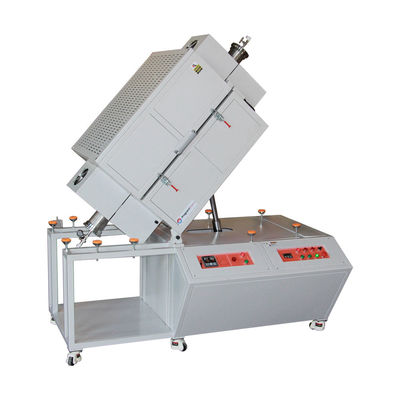

1200C 큰 수직 회전 단일 구역 튜브 오븐과 OD300mm 금속 튜브

제품 개요

PTR D300/600/12는 큰 단일 난방 난방 구역, 기울기 및 회전 튜브 오븐, 오븐 몸 90°/ 수직으로 기울일 수 있습니다,오븐은 2개의 반순환 방으로 설계되어 있으며, 접착된 합금 코일 와이어가 있습니다오븐 튜브는 310SS 스테인리스 스틸 튜브로 만들어져 있으며, 윙크 블레이드가 내장되어 있으며, 효과적인 로딩 부피는 10L이며, 회전 속도는 0.1-5rmp 범위에서 조정될 수 있습니다.특히 곡물 재료의 열처리 과정에 적합합니다., 예를 들어, 연화 도산화, 그래피트 분말 등

주요 특징

• Tmax 1200°C
• 단일 난방 구역, 회전, 기울기, 수직 튜브 오븐
• 수동 오븐 문 수압 막대 지원
• 내장된 난방선과 함께 세라믹 섬유 단열실
• 310SS 튜브, 내장 된 섞는 잎, 부하 부피 10L, 회전 속도 0.1-5rmp
• 두 파이프 끝에 공기 냉각 장비를
• SS304 가스 입구와 출구와 함께 밀폐 플랜지
• N형 열쌍
• 디지털 PID 컨트롤러, 프로그래밍 가능한 30개 세그먼트
• 이중 플랜지 지원은 더 나은 밀착 및 더 긴 파이프 수명을 제공합니다
• CE 인증

안전 조치

• 내장 암페미터와 듀얼 볼트미터는 모니터링과 문제 해결을 쉽게 합니다.
• 과열 보호 장치는 온도가 허용 범위를 벗어나면 (제어기 설명서 참조) 또는 열 쌍이 고장 나 고장 났을 때 오븐을 종료합니다.
• 전력 고장 보호는 전원이 재설정되면 고장 지점 바로 후 오븐 작동을 재개합니다.
• 마이크로프로세서 기반의 자율 조정 PID 제어 최소 과잉으로 최적의 열 프로세스를 제공합니다

제품 세부 정보

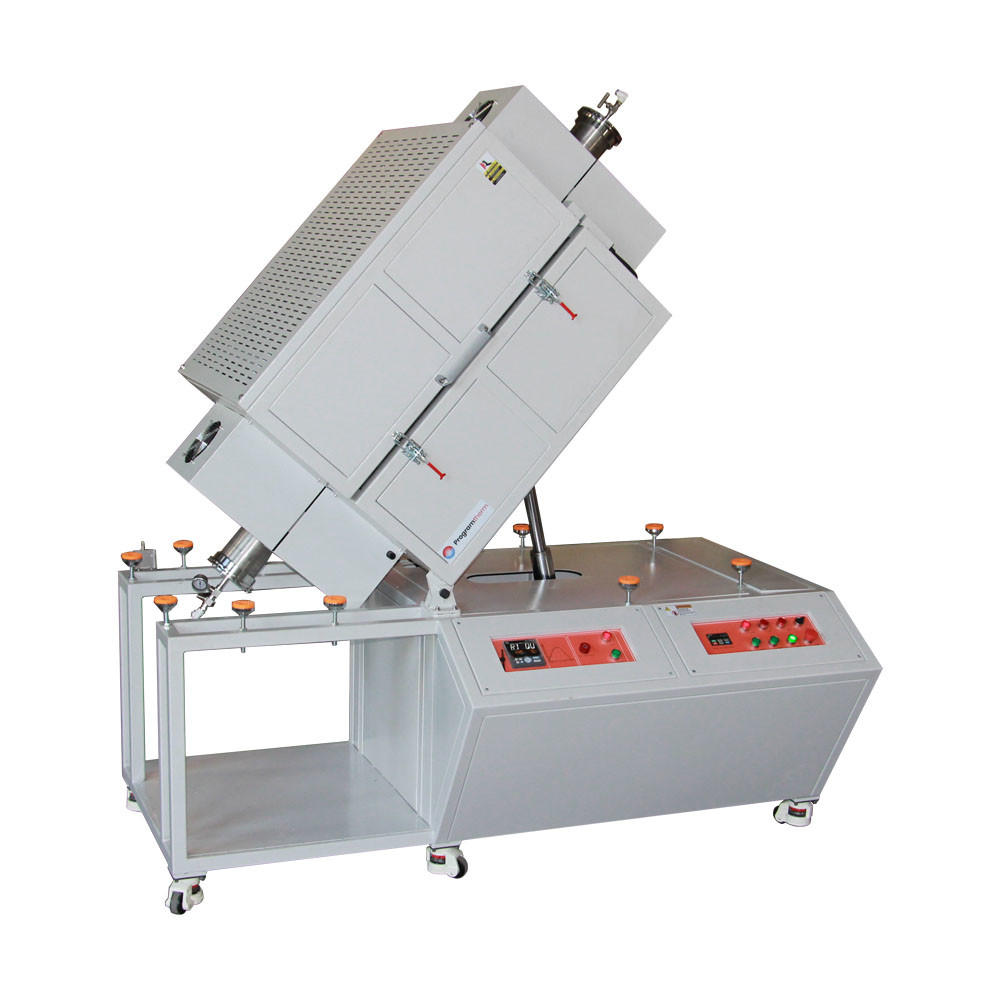

1200°C 큰 수직 회전 단일 온도 구역 파이프 오븐

• 회전 튜브 오븐은 주로 오븐 몸, 310S 처리 튜브, 밀폐 플랜지, 가스 공급 시스템, 리프팅 시스템, 회전 시스템 및 온도 제어 시스템
• 오븐의 외부 철 껍질은 오리 및 포스파팅, 환경 가루 코팅으로 처리되며, 부식 및 산화 저항, 내장 냉각 팬,표면 온도 Rt+45°C
• 우아한 외관, ISO, CE 준수

1200°C 로트리 튜브 오븐용 금속 튜브가 있는 난방

• 오븐은 두 개의 반 원형 세라믹 섬유 물질로 만들어졌으며 진공 필터링을 통해 한 조각으로 단단히 결합됩니다. 1200 ° C까지의 온도와 함께 HRE 합금 저항 와이어가 내장되어 있습니다.
• 난방 구역 길이 600mm 및 OD 300mm 금속 튜브
• 처리 튜브는 310S 용접 튜브로 만들어져 있으며, 표면 닦이, 1100°C까지 열에 내성이 있으며, 중간 난방 튜브 OD300mm, 난방 구역 OD120mm,3 수평 같은 거리에 튜브 내부에 용접 된 흔들기 펠회전 과정 동안 물질을 균등하게 가열. 회전 속도는 조절 될 수 있습니다.

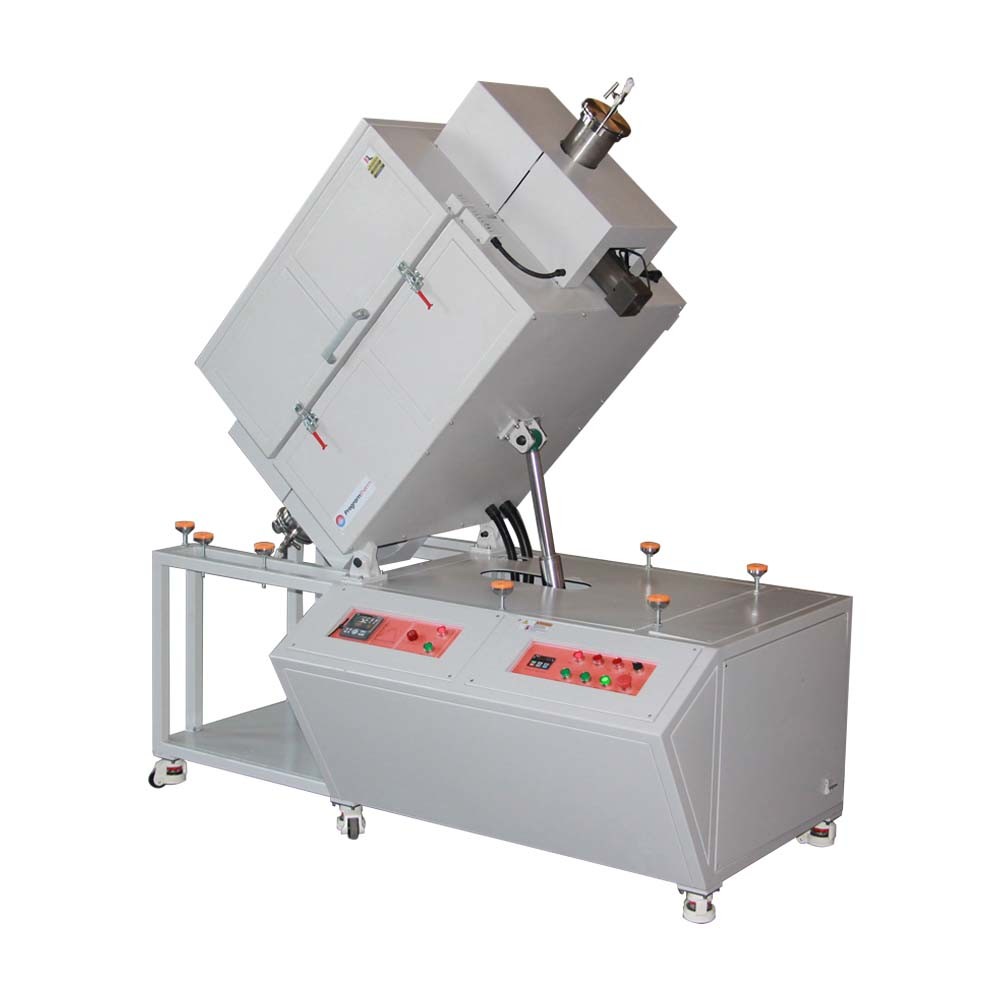

• 수압 스테이션과 수압 실린더가 장착되어 있으며, 오븐 바디는 용이하게 풀기 위해 90°로 기울일 수 있습니다.
• 오븐 챔버 상단에 있는 N형 열쌍

304SS 밀착 플랜지, 오븐 파이프 지원, 1/4 "파고다 가스 노즐

• SS304 밀폐 플랜지 액세서리로 장착되어 있으며, 높은 온도에 저항하는 플루오린 고무 밀폐 고리로 밀폐되어 있습니다.
• 공기 입구와 출구는 G1/4 인치 파고다 공기 노즐을 채택하고 있으며, 외부 지름 8mm의 PTFE 파이프에 연결 할 수 있습니다. 최대 진공은 10 * -7torr에 도달 할 수 있습니다.
• 튜브 끝 윗부분에 공기 냉각 시스템을 장착

1200°C의 큰 수직 회전 파이프 오븐을 위한 난방 프로그램

• 프로그래밍 가능한 32개 세그먼트, 열 속도 1~20C/min 자유롭게 조절
• 좋은 열 절연, 자연 냉각, 부드럽게 냉각
• 7 "터치 화면 패널은 선택적입니다, 난방 프로그램은 적시에 표시 될 수 있습니다, 그리고 다운로드

기술 사양

신청서

• 쿼츠 튜브 압력은 0.02MPa보다 낮아야 합니다.
• 가스 소스는 압력 절감 밸브를 장착해야합니다.
• H2와 같은 환원 가스를 채우기 전에, 튜브에서 공기를 펌프해야합니다
• 튜브에 가스 입구에서 가스를 채울 때, 가스 출구 밸브가 열려 있는지 확인해야합니다

크기 비교
