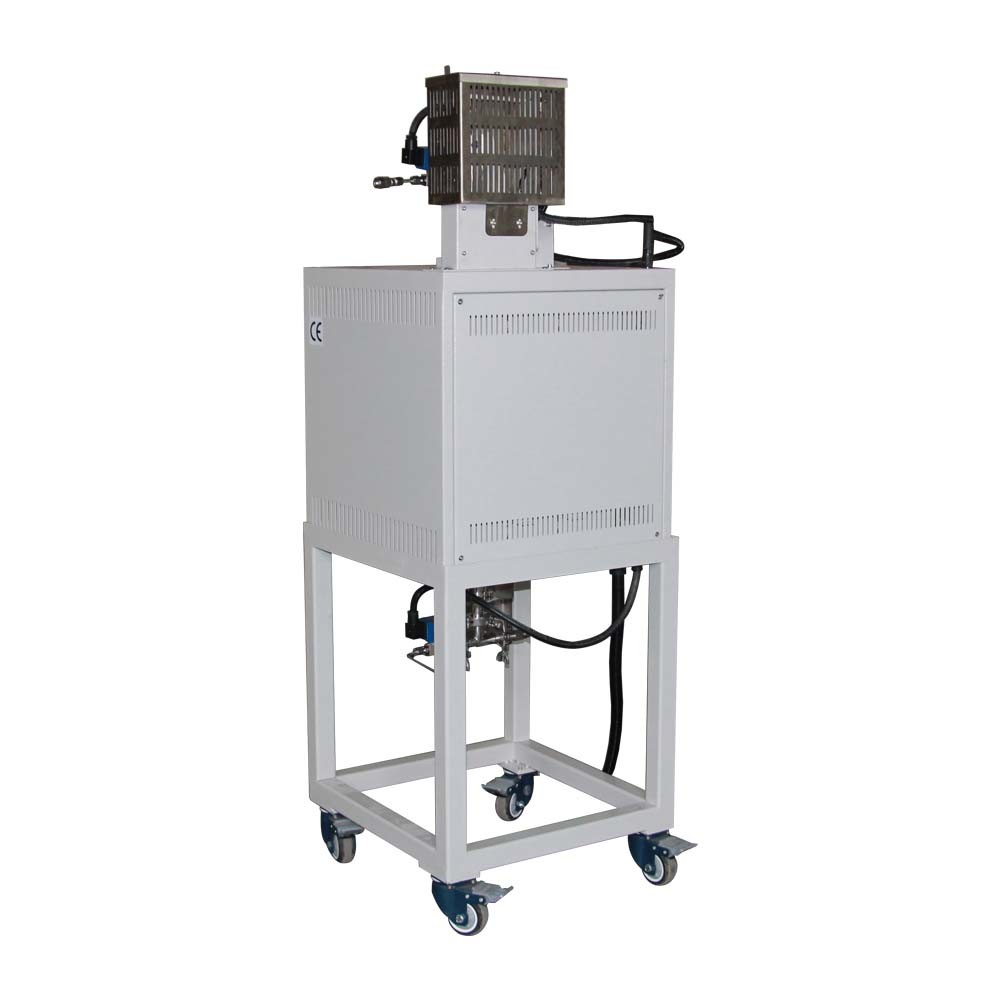

1400°C 수소 튜브 오븐, 점화 장치와 OD40 알루미나 튜브

제품 개요

PTV D40/300/14는 PLC 자동 가스 이동 및 꼬리 가스 발화와 함께 맞춤형 수직 수소 튜브 오븐입니다. 지름 40 mm 알루미나 처리 튜브, SiC 난방 요소,수직 튜브 오븐의 온도는 정확도 +/-1C와 32 세그먼트 프로그램과 함께 고 정밀 SCR 전력 컨트롤러에 의해 제어그것은 1400C까지 수소 또는 다른 기체 조건 하에 다양한 유형의 새로운 재료의 열 처리를 위해 설계되었습니다.

주요 특징

• Tmax 1400°C
• 단일 난방 구역, 수소 대기 수직 파이프 오븐
• 개별 제어 캐비닛, 수소 대기
• 완전 자동 PLC 제어 가스 교체 시스템 및 H2ignition 장치
• H2 안전 작동을 위해 일방 밸브와 체크 밸브를 장착합니다.
• S형 열쌍
• 강력한 U형 SiC 난방 원자, 빠른 난방 속도
• SS304 진공 밀폐 플랜지, 밸브와 압도계 포함
• 990.5% 알루미나 튜브
• 디지털 PID 프로그래밍 32 세그먼트 +/-1C 정확도
• CE 표준

안전 조치

• 내장 암페미터와 듀얼 볼트미터는 모니터링과 문제 해결을 쉽게 합니다.
• 과열 보호 장치는 온도가 허용 범위를 벗어나면 (제어기 설명서 참조) 또는 열 쌍이 고장 나 고장 났을 때 오븐을 종료합니다.
• 전력 고장 보호는 전원이 재설정되면 고장 지점 바로 후 오븐 작동을 재개합니다.
• 마이크로프로세서 기반의 자율 조정 PID 제어 최소 과잉으로 최적의 열 프로세스를 제공합니다

제품 세부 정보

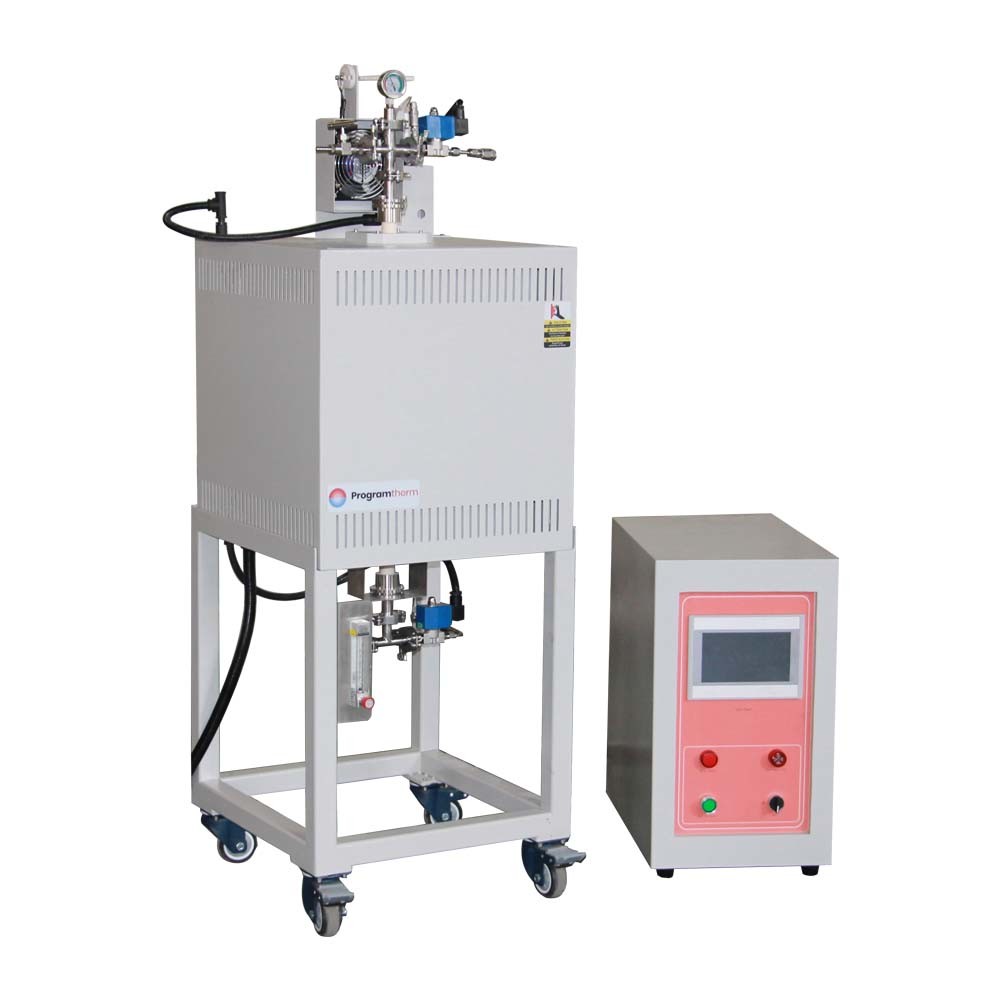

1400°C 단일 난방 구역 수소 파이프 오븐

• 수소 튜브 오븐은 주로 일곱 부분으로 구성됩니다: 오븐 몸, 알루미나 튜브, 밀폐 플랜지 부품, 가스 공급 시스템, 발화 시스템,PLC 온도 제어 시스템 및 모바일 지원
• 오븐의 외부 철 껍질은 오리 및 포스파팅, 환경 가루 코팅으로 처리되며, 부식 및 산화 저항, 내장 냉각 팬,표면 온도 Rt+45°C
• 우아한 외관, ISO, CE 준수

1400°C 수소 파이프 오븐의 PLC 제어 시스템

• 7인치 터치 스크린 패널, 개별 제어 캐비닛
• PLC 자동 가스 이동 및 꼬리 가스 발화
• 원격 제어 모듈을 장착한

2채널 가스 공급 시스템

• SS304 가속 로딩 및 로딩 용품용으로 빠르게 열 수 있는 플랜지 액세서리로 장착되어 있으며, 고온 저항성 플루오르 고무 밀폐 고리로 밀폐되어 있습니다.
• 가스 충전을 위한 소레노이드 밸브. 공기 입구와 출구는 8mm의 외부 지름의 PTFE 파이프에 연결할 수 있는 G1/4 인치 파고다 공기 노즐을 채택합니다. 최대 진공은 10*-7torr에 도달 할 수 있습니다.
• 오븐 튜브의 안전하고 안정적인 작동을 보장하기 위해 조정 가능한 플랜지 브래킷으로 장착

수소 발화장치

• 수소 장치를 장착, 감소가스는 가스 출구에서 연소
• 열 쌍이 온도가 설정된 값 (200-300도 설정) 보다 낮다는 것을 감지하면 다시 켜집니다. 30초 이내에 켜지 못하면 경보가 울립니다.그리고 보호용으로 질소로 채워집니다.안전하고 신뢰할 수 있습니다.
• 이중 페룰 관절; 가스 플로트 흐름 미터, 흐름 속도는 조절 범위 60-600ml/min
• 사용 가능한 기체: N2, Ar, H2, CO 등

참고: 환원 가스를 충전할 때, 차단 밸브, 일방 밸브, 배기가스 처리 시스템 등이 구성되어야 합니다.

기술 사양

신청서

• 오븐 튜브 압력은 0.02MPa보다 낮아야 합니다
• 가스 소스는 압력 절감 밸브를 장착해야합니다.
• H2와 같은 환원 가스를 채우기 전에, 튜브에서 공기를 펌프해야합니다
• 튜브에 가스 입구에서 가스를 채울 때, 가스 출구 밸브가 열려 있는지 확인해야합니다

크기 비교
