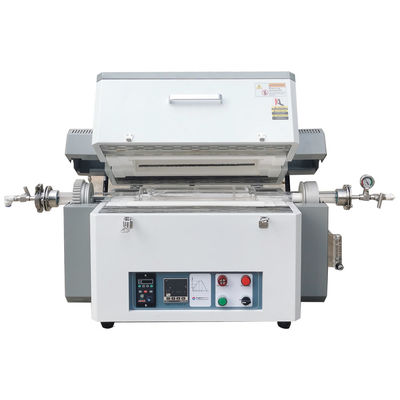

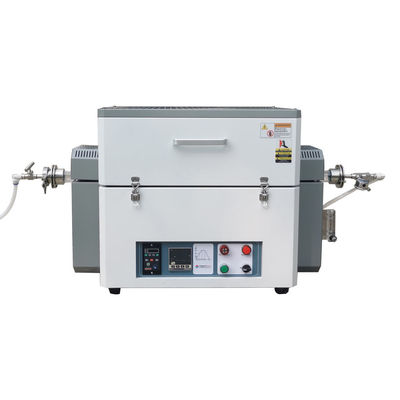

1200°C 가스 필터와 쿼츠 튜브 OD100mm와 함께 실험실 회전 튜브 오븐

제품 개요

PTR D100/400/12은 단일 난방 구역, 벤치 상의 1200°C 로터리 튜브 오븐 실험실,특히 소립물질 열처리 프로세스에 적합합니다. 고온에서 지속적으로 흐르는 진공 또는 대기 보호 시인터링, 진공 필름 코팅, CVD 실험 및 희토류 준비에 대한 물리적 구성 요소 테스트, 전자 조명, 크리스탈 소름, 생물 세라믹, 전자 세라믹, 특수 합금,자기 물질, 정밀 발사 및 금속 열 처리..

주요 특징

• Tmax 1200°C
• 단일 난방 구역, 분할 가능한 회전 파이프 오븐
• 고 순수 투명 쿼츠 유리 튜브 제작 재료 혼합을 위해 4 개의 섞기 블레이드와 함께
• 신속하고 쉬운 튜브 접근을 위해 분할 오븐 챔버
• 회전속도 0.1~10rpm/min
• Tmax 진공 수준 10E-7 torr, 단일 가스 채널 공급 시스템
• SS304 바늘 밸브와 압도 측정기로 빠르게 열 수 있는 밀폐 플랜지
• 모든 쪽에 내장 된 난방 선과 함께 섬유 단열 방은 균일한 온도를 보장합니다.
• N형 열쌍
• 지능형 PID 온도 조절기, 32개 세그먼트 프로그램
• CE 인증

안전 조치

• 내장 암페미터와 듀얼 볼트미터는 모니터링과 문제 해결을 쉽게 합니다.
• 과열 보호 장치는 온도가 허용 범위를 벗어나면 (제어기 설명서 참조) 또는 열 쌍이 고장 나 고장 났을 때 오븐을 종료합니다.
• 전력 고장 보호는 전원이 재설정되면 고장 지점 바로 후 오븐 작동을 재개합니다.
• 마이크로프로세서 기반의 자율 조정 PID 제어 최소 과잉으로 최적의 열 프로세스를 제공합니다

제품 세부 정보

1200°C 단일 난방 구역 가스 필터링 시스템과 실험실 파이프 오븐

• 1200 °C 단일 구역 실험실 회전 파이프 오븐은 주로 여섯 부분으로 구성됩니다: 오븐 몸, 오븐 튜브, 플랜지 밀폐 액세서리, 가스 공급 시스템,온도 조절 시스템 및 가스 필터링 시스템
• 오븐의 외부 철 껍질은 오리 및 포스파팅, 환경 가루 코팅으로 처리되며, 부식 및 산화 저항, 내장 냉각 팬,표면 온도 Rt+45°C
• 우아한 외관, ISO, CE 준수

쿼츠 튜브가 있는 1200°C 튜브 오븐 챔버

• 오븐은 두 개의 반 원형 세라믹 섬유 물질로 만들어졌으며 진공 필터링을 통해 한 조각으로 단단히 결합됩니다. 1200 ° C까지의 온도와 함께 HRE 합금 저항 와이어가 내장되어 있습니다.
• 난방 구역 길이는 400mm이며 40-80mm 쿼츠 튜브에 적응 할 수 있습니다.
• 가공 튜브는 고순도 투명한 쿼츠 튜브로 만들어졌으며, 네 개의 대칭적인 뒤집기 블레이드가 내장되어 있으며, 회전 속도는 조절할 수 있습니다.오븐 튜브 내부의 난방 구역의 중요한 부분은 세라믹 튜브 플러그를 갖추고 있습니다, 이는 열이 빠져나가는 것을 효과적으로 방지하고 열 손실을 줄일 수 있습니다.
• 오븐 챔버 상단에 있는 N형 열쌍

빠른 열 플랜지, 오븐 파이프 지원, 1/4 "파고다 가스 노즐

• SS304 가속 로딩 및 로딩 용품용으로 빠르게 열 수 있는 플랜지 액세서리로 장착되어 있으며, 고온 저항성 플루오르 고무 밀폐 고리로 밀폐되어 있습니다.
• 공기 입구와 출구는 G1/4 인치 파고다 공기 노즐을 채택하고 있으며, 외부 지름 8mm의 PTFE 파이프에 연결 할 수 있습니다. 최대 진공은 10 * -7torr에 도달 할 수 있습니다.
• 오븐 튜브의 안전하고 안정적인 작동을 보장하기 위해 조정 가능한 플랜지 브래킷으로 장착

가스 공급 장치의 개별 세트

• 1200C-1700C 실험실 튜브 오븐은 모두 단일 채널 가스 공급 장치가 장착되어 있습니다
• 이중 페룰 관절; 가스 플로트 흐름 미터, 흐름 속도는 조절 범위 60-600ml/min
• 사용 가능한 기체: N2, Ar, H2, CO 등

참고: 환원 가스를 채우면, 차단 밸브, 일방 밸브, 배기 가스 처리 시스템 등을 구성해야 합니다.

1200°C 실험실 회전 파이프 오븐의 제어판

• 온도 컨트롤러, Ammeter, 볼트 미터, 패널에 기능 버튼과 통합 설계
• 지능형 PID 온도 조절기, 32개 세그먼트 프로그램, ±1°C 정확도
• 전원 끄기, 과온, 열쌍 끊기 및 번아웃 보호
• 온도 자동 조정 기능
• 485 통신 인터페이스 (선택)

1200°C의 실험실 회전 파이프 오븐에 대한 난방, 주거, 냉각 프로그램

• 프로그래밍 가능한 32개 세그먼트, 열 속도 1~20C/min 자유롭게 조절
• 좋은 열 절연, 자연 냉각, 부드럽게 냉각
• 7 "터치 화면 패널은 선택적입니다, 난방 프로그램은 적시에 표시 될 수 있습니다, 그리고 다운로드

T기술 사양

신청서

• 처리 튜브 압력은 0.02MPa보다 낮아야 합니다
• 가스 소스는 압력 절감 밸브를 장착해야합니다.
• H2와 같은 환원 가스를 채우기 전에, 튜브에서 공기를 펌프해야합니다

크기 비교
