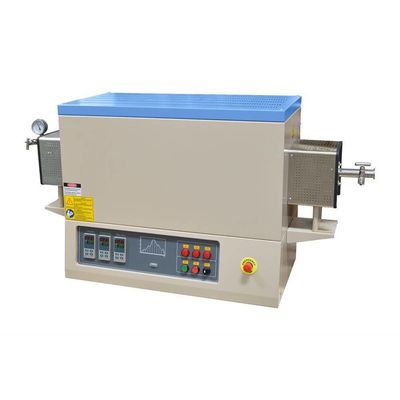

1700C 고온 3 구역 실험실 CVD 진공 튜브 오븐과 OD60mm 알루미나 튜브

1700C 고온 3 구역 실험실 CVD 진공 튜브 오븐과 OD60mm 알루미나 튜브
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
제품 사양
사용: CVD에 의한 대두막 필름 성장에 사용되는 열 경사 하에서 기능성 물질을 준비합니다.
Tmax 온도: 1700 급 C
작업 온도: 1600 급 C
가열 길이: 280 밀리미터
튜브 직경: 외경60mm
튜브 재료: 고알루미나 함량 처리관 99.6%
챔버 물질: 1800# 세라믹 알루미나 절연체
가열 소자: 이규화몰리브덴 가열 소자
임시 컨트롤러: Yudian PID 컨트롤러 자동 조정 기능 프로그래밍 가능 30개 세그먼트 온도 정확도 +/- 1°C
열전대: 비는 타이핑합니다
보증: 18개월 품질 보증 및 평생 기술 지원 (쿼츠 튜브, 열 쌍 등 소모 부품 제외)
판매 후 서비스: 항공 화물을 포함한 무료 예비 부품
강조하다:

OD60mm 고온 튜브 오븐

,

3 구역 고온 파이프 오븐

,

1700C 고온 튜브 로

기본 정보
브랜드 이름: Programtherm
인증: CE
모델 번호: PTC D60/600/17/3
결제 및 배송 조건
배달 시간: 7 일
지불 조건: T/T, L/C
제품 설명

제품 개요

PTC D60/600/17/3는 CE 인증을 받은 60mm OD 3존 튜브 오븐으로 완전 진공 밀폐 플랜지가 있습니다.각 난방 구역은 길이가 12 "이고 독립적으로 세 정밀 30 세그먼트 디지털 온도 컨트롤러에 의해 제어한 구역 (중심 구역) 은 1700°C까지의 Super-1800 MoSi2 원소들에 의해 가열되고, 다른 두 구역은 1400°C까지의 SiC 원소들에 의해 가열됩니다.튜브 오븐은 세 지역 온도를 조정하여 다양한 열 기하도를 만들 수 있습니다그것은 열 경사 하에서 기능성 재료를 준비하는 데 탁월한 오븐이며, 또한 CVD에 의해 대두 필름 성장에 사용될 수 있습니다.

주요 특징

  • 작업 온도 범위 1200°C~1700°C
  • 이중 강철 구조, 최소 열 손실; 독립적으로 제어되는 세 개의 난방 구역
  • 99.6% 알루미나 튜브, SS304 급속히 열리는 물 냉각 밀폐 플랜지
  • 강력한 MoSi2 난방 요소가 일정한 온도를 보장합니다.
  • 최대 온도 안정성과 균일성을 위한 섬유 단열 챔버
  • 디지털 PID 컨트롤러, 프로그래밍 가능한 30개 세그먼트
  • 가스 공급 장치의 개별 세트, Ar, N2 CO, H2 등과 가스 혼합
  • 장수형 B형 열쌍
  • CE 인증


안전 조치

  • 내장 암페미터와 듀얼 볼트미터는 모니터링과 문제 해결을 쉽게 합니다.
  • 과열 보호 장치는 온도가 허용 범위를 벗어나면 (제어기 설명서 참조) 또는 열 쌍이 고장 나 고장 났을 때 오븐을 종료합니다.
  • 전력 고장 보호는 전원이 재설정되면 고장 지점 바로 후 오븐 작동을 재개합니다.
  • 마이크로프로세서 기반의 자율 조정 PID 제어 최소 과잉으로 최적의 열 프로세스를 제공합니다

제품 세부 정보

Programtherm

1700°C 3단계 고온 CVD 진공 튜브 오븐

  • 1700C 고온 CVD 튜브 오븐은 주로 다섯 부분으로 구성됩니다: 오븐 몸, 오븐 튜브, 플랜지 밀폐 액세서리, 가스 공급 시스템,진공 시스템 및 온도 제어 시스템
  • 오븐의 외부 철 껍질은 오리 및 포스파팅, 환경 가루 코팅으로 처리되며, 부식 및 산화 저항, 내장 냉각 팬,표면 온도 Rt+45°C
  • ISO, CE 준수

Programtherm

1700°C CVD 고온 3존 튜브 오븐의 챔버 프로필

  • 높은 알루미나 세라믹 단열, CNC gravure, 방 벽을 단단하게 결합, U형 MoSi2 히터, 온도 1800C까지 저항
  • 난방 길이는 600mm, 알루미나 튜브 지름 60mm에 적합합니다. 높은 알루미나 처리 튜브, 1700 °C까지 온도 저항,오븐 튜브 내부의 난방 구역의 중요한 부분은 세라믹 튜브 플러그를 갖추고 있습니다, 이는 열이 빠져나가는 것을 효과적으로 방지하고 열 손실을 줄일 수 있습니다.
  • B형 열쌍

Programtherm

빠른 개방 플랜지, 오븐 튜브 지원, 1/4 "파고다 가스 노즐, 진공 펌프 단위

  • SS304 가속 열 수 있는 물 냉각 플랜지 액세서리로 장착되어 있으며, 높은 온도에 내성이 있는 플루오르 고무 밀폐 고리로 밀폐되어 있습니다.
  • 공기 입구와 출구는 G1/4 인치 파고다 공기 노즐을 채택하고 있으며, 외부 지름 8mm의 PTFE 파이프에 연결 할 수 있습니다. 최대 진공은 10 * -7torr에 도달 할 수 있습니다.
  • KF25와 연결 분자 펌프 단위, 진공 수준이 10 * 5mbar에 도달하는지 확인하십시오

1700C 고온 3 구역 실험실 CVD 진공 튜브 오븐과 OD60mm 알루미나 튜브 3

1700°C CVD HIGH TEMP 3 ZONES 파이프 오븐을 위한 난방 프로그램

  • 프로그램 가능한 30개 세그먼트, 열속도 1~10C/min 자유롭게 조절
  • 좋은 열 절연, 자연 냉각, 부드럽게 냉각
  • 7 "터치 화면 패널은 선택적입니다, 난방 프로그램은 적시에 표시 될 수 있습니다, 그리고 다운로드

T기술 사양

모델 번호 PTC D60/600/17/3
난방 길이는

280mm

전원 공급

7KW

AC380V 50Hz 3단계

작동 온도

Tmax 1700°C (3092°F)
계속 1100°C (2912°F)

온도 조절기

유디안 PID 컨트롤러
자동 조정 기능
프로그래밍 가능한 30개의 세그먼트
온도 정확도 +/- 1°C

난방 속도 ≤10°C/분
열쌍 B형
오븐 튜브 소재:알루미나 함량이 높은 처리 튜브 99.6%
크기:OD60mm, ID50mm, 길이 1200mm
밀착 플랜지

SS304 바늘 밸브와 압력 측정기로 빠르게 열 수 있는 밀폐 플랜지

진공 수준

10-5torr 분자 펌프 단위로 제공

칸막이 부리 1800# 세라믹 알루미나 단열
전자 부품 슈나이더 메이커공기 스위치, AC 접촉기, SSR 릴레 등
난방 요소 MoSi2 난방 원자
운송 정보 무게: 228킬로그램
W1310xL560xH710mm
준수 CE, ISO
보증 18개월 품질 보증 및 평생 기술 지원 (쿼츠 튜브, 열 쌍 등 소모 부품 제외)

신청서

  • 처리 튜브 압력은 0.02MPa보다 낮아야 합니다
  • 가스 소스는 압력 절감 밸브를 장착해야합니다.
  • H2와 같은 환원 가스를 채우기 전에, 튜브에서 공기를 펌프해야합니다
  • 튜브에 가스 입구에서 가스를 채울 때, 가스 출구 밸브가 열려 있는지 확인해야합니다

크기 비교

품목 이름 PTC D40/600/17/3 PTC D80/600/17/3 PTC D100/600/17/3
난방 길이는 600mm 600mm 600mm
튜브 크기 OD40xL1200mm OD80xL1200mm OD100xL1200mm
7 KW 12 KW 15 KW
순중량 130 KGS 175 킬로그램 200 KGS
