1600°C 염화 가스 회전 파이프 오븐 OD170mm 재 결정화 SiC 파이프

제품 개요

PTR D170/900/17은 CE 인증을 받은 큰 지름 OD170mm 대규모 염소 대기 연속 생산 로터리 튜브 오븐이다.클로린 아래 안전 작동을 위해 마이크로 양압 작업 시스템과 함께 두층 밀폐 된 오븐 껍질에 설계 된 오븐 몸체. 완전한 진공 물 냉각 밀폐 플랜지를 갖추고 있습니다. 오븐 튜브는 1600 °C까지 온도 저항, 튜브 로딩 부피 10L의 재 결정화 된 실리콘 카바이드 튜브를 채택,회전속도 1~10rmp튜브 오븐에는 공급 상자, 배하 상자, 가스 입구 및 출구, 회전 및 기울기 시스템이 있습니다.단일 난방 구역 길이 900mm 및 독립적으로 7 "PLC 제어 터치 스크린 패널에 의해 제어그것은 염소 하에 분말 물질을 처리 하는 이상적인 오븐 유형입니다.

주요 특징

• Tmax 1600°C
• 단일 구역, 회전, 염소 대기 파이프 오븐
• 1600°C까지의 온도 내성을 가진 맞춤형 OD170mm 재 결정화 된 실리콘 카바이드 튜브
• 물 냉각 시스템과 함께 두층 공기 밀착 압력 껍질
• 1800# 등급 MoSi2 막대기 난방 요소가 있는 섬유 단열 방
• 스크루 피더 속도 조절: 5~20rpm/min,튜브 회전 속도: 1~10rpm/min 조절
• 여러 개의 가스 입구와 출구
• SS304 물 냉각 플랜지 세트
• PLC로 제어되는 7" 터치 스크린 패널, 프로그래밍 가능한 30개 세그먼트
• B형 열쌍
• CE

안전 조치

• 내장 암페미터와 듀얼 볼트미터는 모니터링과 문제 해결을 쉽게 합니다.
• 과열 보호 장치는 온도가 허용 범위를 벗어나면 (제어기 설명서 참조) 또는 열 쌍이 고장 나 고장 났을 때 오븐을 종료합니다.
• 전력 고장 보호는 전원이 재설정되면 고장 지점 바로 후 오븐 작동을 재개합니다.
• 마이크로프로세서 기반의 자율 조정 PID 제어 최소 과잉으로 최적의 열 프로세스를 제공합니다

제품 세부 정보

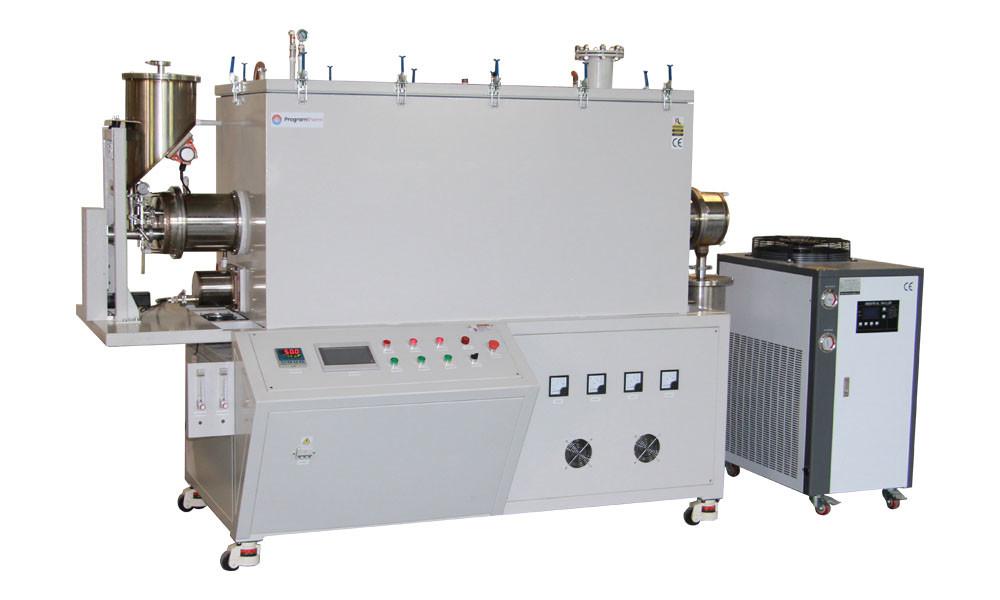

1600°C 염화 가스 회전 파이프 오븐

• PTR D170/900/17은 주로 이층 공기 밀착 압력 껍질, 세라믹 섬유 챔버, 재 결정화 SiC 회전 튜브, 밀폐 플랜지 세트, 재료 충전 및 배열 시스템,가스 공급 시스템, 리프팅 시스템, 회전 시스템, 물 냉각 시스템, 염소 배기 가스 필터링 시스템 및 PLC 제어 시스템.
• 물 냉각 시스템과 함께 이중 계층 껍질 표면 온도를 확인 Rt+45°C
• 압력 강철 껍질은 처리 튜브에서 염소 가스의 탈출을 방지

PLC 제어 시스템

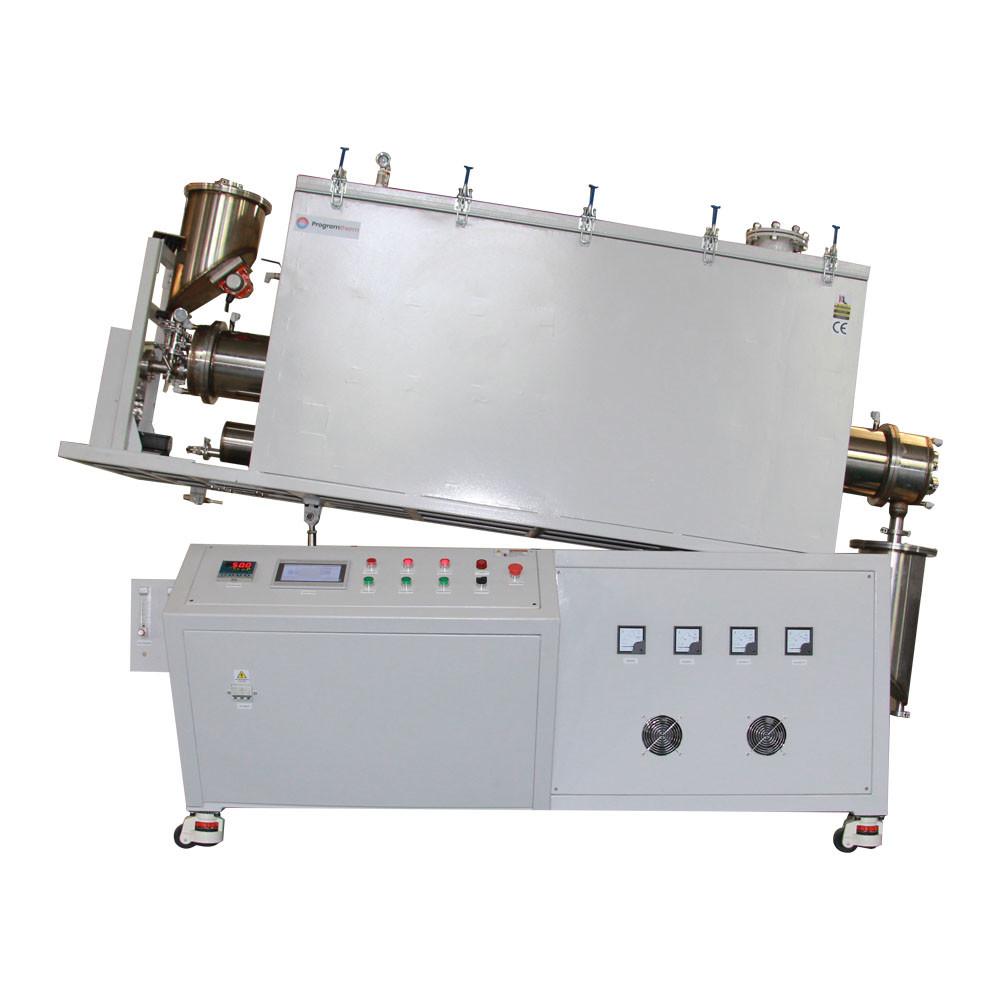

• 재료 공급 속도, 회전 속도, 기울기 각도 및 다른 기능은 PLC 제어판에 통합, 정확하고 쉬운 제어
• 스크루 피더 속도 조절: 5~20rpm/min,튜브 회전 속도: 1~10rpm/min 조절

공급 및 배charge 박스 설계 및 물 냉각 플랜지

• 공급 및 배charge 박스 모두 플랜지 밀폐 및 자동 물질 채우기 위해 진동 장치가 장착되어 있습니다.재료 출력은 나사 피더와 오븐 몸의 기울기 각도를 조정 할 수 있습니다
• 1600 °C까지 온도 저항을 가진 사용자 정의 OD170mm 재 결정화 된 실리콘 탄화물 튜브 및 압력 강철 껍질은 처리 튜브에서 염소 가스가 빠져 나가는 것을 방지합니다
• 클로린 잔류가스는 공기 출구에서 가스 정화 밀폐 상자에 방출됩니다. 필터링 후 야외로 방출 할 수 있습니다.

염소 회전 오븐 튜브의 내부 작동 상태

• U형 MoSi2 히터, 1700C까지 온도 내성이
• 쿼츠 투명한 관측 창문은 오븐 튜브의 배charge 끝에 예약, 내부 운영 조건은 실시간으로 관찰 할 수 있습니다
• 500mm 길이의 OD40mm 알루미나 튜브 튜브에 부식성 또는 유해 가스 일부를 캡처하고 외부에 그들을 배출하기 위해 튜브를 삽입

T기술 사양

신청서

• 처리 튜브 압력은 0.02MPa보다 낮아야 합니다
• 가스 소스는 압력 절감 밸브를 장착해야합니다.
• H2와 같은 환원 가스를 채우기 전에, 튜브에서 공기를 펌프해야합니다

크기 비교
